لوح عازل متكامل معلق جافًا

توفر شركة Jason Building Materials ألواحًا متكاملة عازلة جافة ومعلقة عالية الجودة. متاح من خلال مبيعات المصنع المباشرة والجملة، ونحن نقدم حلولًا مخصصة مصممة خصيصًا لمشاريع بناء محددة.

مزايا المنتج

1. عزل وديكور الجدار الخارجي المتكامل

غالبًا ما تتطلب مشاريع الجدران الخارجية التقليدية معالجة منفصلة للطبقات العازلة والواقية والزخرفية؛ وفي المقابل، تعمل اللوحة المتكاملة للعزل الجاف على دمج هذه الوظائف المتعددة في منتج واحد موحد.

2. مناسبة لبناء الجدار الخارجي السريع

تتم معالجة الألواح وتصفيحها في المصنع، ويتم التثبيت بشكل أساسي باستخدام طرق التعليق الجاف في الموقع.

يعتبر هذا النظام مناسبًا بشكل خاص للإنشاءات الجديدة، والمباني الجاهزة، والتعديلات التحديثية لكفاءة الطاقة في الهياكل القائمة، والمشاريع ذات جداول البناء الضيقة.

3. توحيد أسهل لجماليات الواجهة

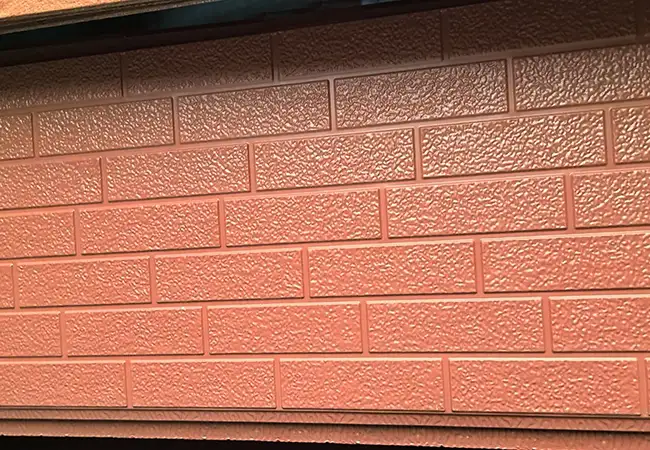

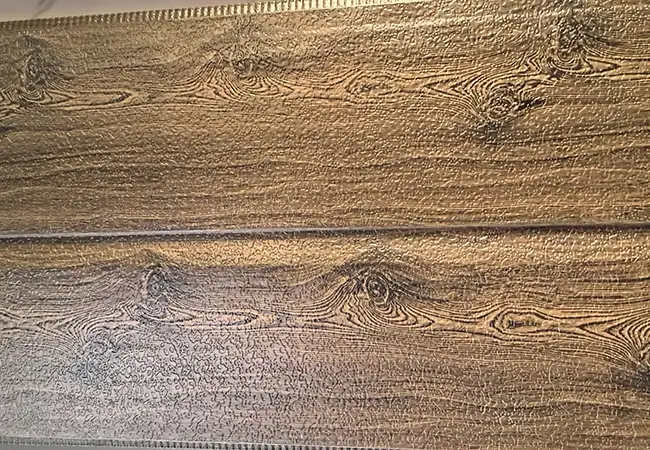

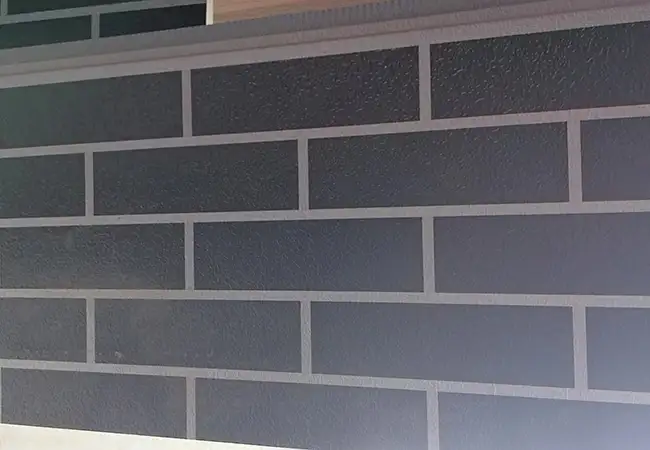

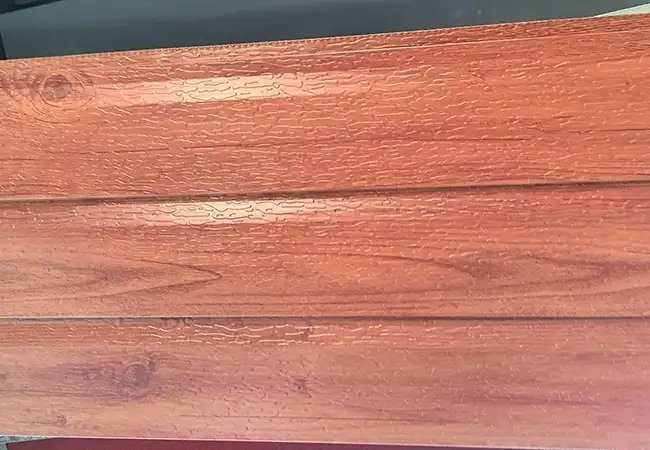

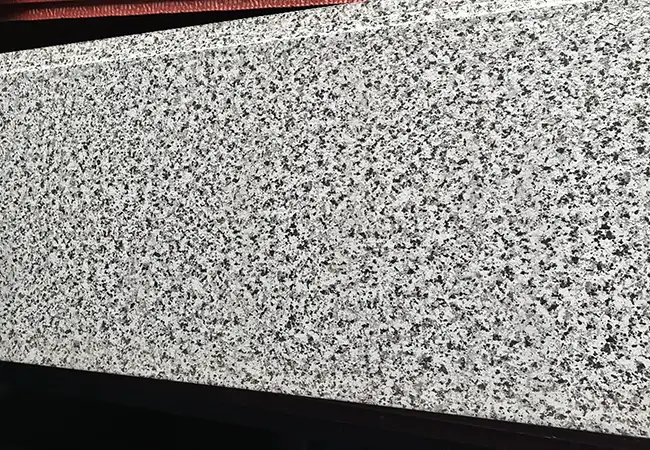

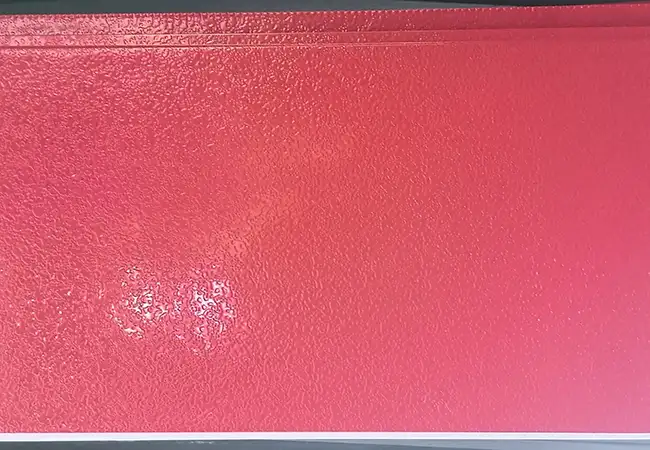

نظرًا لأنه تم الانتهاء من الطبقة السطحية الزخرفية في المصنع، يمكن التحكم في اللون والملمس والأبعاد وتأثيرات السطح بشكل ثابت أثناء الإنتاج الضخم.

مكون نظام التعليق الجاف للعارضة

يتكون نظام التعليق الجاف من المكونات التالية:

العارضة الرئيسية: أنبوب مربع من الصلب المجلفن (عادة 40 × 40 × 2 مم أو 50 × 50 × 2.5 مم)، مثبت على الحائط بأقواس زاوية. يتم ضبط العمودية أثناء تركيب العارضة.

تجميع الشماعات: بما في ذلك قطع البداية والشماعات وقطع التعديل. المواد المعلقة هي سبائك الألومنيوم أو الفولاذ المقاوم للصدأ، مع ما لا يقل عن4 شماعاتلكل لوحة.

مرساة البراغي: مسامير التوسع الفولاذ المقاوم للصدأ. قطر ثقب الحفر يتوافق مع مواصفات الترباس، وعمق التضمين ≥40 ملم.

تجويف التهوية: تباعد طبقات الهواء الناتج عن سماكة الصالب بشكل عام20 - 40 ملم، تفريغ الرطوبة المتراكمة من الجدار بشكل فعال لإطالة عمر خدمة الجدار.

الصيانة اللاحقة: نظام التعليق الجاف يدعم تفكيك اللوحة الواحدة. يوصى بالفحص المنتظم كلسنتان، مع التركيز على تآكل الشماعات وشيخوخة المادة المانعة للتسرب. استبدله فورًا عند اكتشاف المشكلات.

تعريف اللوحة المتكاملة للعزل الجاف

اللوحة المتكاملة العازلة المعلقة الجافة عبارة عن لوحة زخرفية عازلة للحرارة يتم تركيبها باستخدام تقنية التعليق الجاف للعارضة المعدنية. الفرق عن طريقة الربط والتثبيت هو: لا يتم لصق اللوحة مباشرة على الحائط، ولكن يتم تثبيتها على العارضة المعدنية من خلال الشماعات، مع ترك تجويف بين اللوحة والجدار. وتتمثل ميزة طريقة البناء هذه في إمكانية تصريف الرطوبة داخل الجدار من خلال التجويف، دون أن تتراكم في الطبقة العازلة وتتسبب في تدهور الأداء. في الوقت نفسه، يكون مسار التحميل لنظام التعليق الجاف واضحًا ومحددًا - يتم نقل حمولة كل لوح من خلال الشماعات إلى إطار العارضة، ثم من العارضة إلى الهيكل الرئيسي.

المواصفات الفنية لنظام التعليق الجاف

مواصفات عارضة:أنبوب مربع من الصلب المجلفن 40 × 40 × 2 مم أو 50 × 50 × 2.5 مم

تباعد عارضة:عمودي عند 600 مم، تباعد أفقي وفقًا لارتفاع اللوحة

مادة الشماعات:سبائك الألومنيوم (6063-T5) أو الفولاذ المقاوم للصدأ (304)

سعة تحميل شماعة واحدة: ≥ 1.0 كيلو نيوتن(عامل الأمان ≥ 3)

عرض تجويف التهوية:20 – 30 ملم (يتم تحديده حسب سمك العارضة)

التصنيف الزلزالي:مع مواصفات عارضة مختلفة، يمكن أن تلبي6 - 8 درجةالتحصين الزلزالي

المشاريع القابلة للتطبيق

المباني الشاهقة للغاية(الارتفاع ≥ 100 م): ضغط الرياح العالي مع متطلبات السلامة الصارمة؛ نظام التثبيت الميكانيكي أكثر موثوقية

المباني الساحلية: في البيئات التي تحتوي على نسبة عالية من الأملاح، تعمل تهوية التجويف على تقليل تراكم الرطوبة وتأخير التآكل

يتطلب تجديد المبنى القديم الحفاظ على الجدار الأصلي: الألواح المعلقة لا تلحق الضرر بالجدران الخارجية الأصلية ولا تؤثر على الاستخدام العادي

أشكال البناء المعقدة: تتطلب مساحة تعديل عارضة متعددة الاتجاهات للتعويض عن عدم استواء الجدار

المباني التجارية الراقية: مشاريع ذات متطلبات عالية لدقة التركيب وتأثير الواجهة

تعليمات التخصيص

يتضمن تخصيص نظام التعليق الجاف بشكل أساسي ما يلي:

تخطيط العارضة:يتم تحديد المسافة بين العارضة ومواصفاتها بناءً على حسابات حمل الرياح لواجهة المبنى. قد تختلف معلمات العارضة باختلاف الأرضيات والارتفاعات.

نوع الحظيرة:تتوفر ثلاثة خيارات للشماعات -شماعات قابلة للتعديلمناسبة للمباني القائمة ذات التسطيح العام،الشماعات الثابتةمناسبة للمباني الجديدة ذات الجدران المسطحة،الشماعات العازلة المتكاملةمناسبة للألواح العازلة الجاهزة.

سمك طبقة العزل:يمكن تعديل عرض التجويف بين20 - 40 ملموفقا لمتطلبات تصميم العزل.

تتم معالجة جميع الوصلات المعدنية بالجلفنة بالغمس الساخن أو بحماية ضد الصدأ من نوع Dacromet قبل التسليم.

دعم خدمة ما بعد البيع

تقدم جيسون لمواد البناء خدمات ما بعد البيع التالية:

- زيارة متابعة مجانية واحدة داخل6 أشهربعد الانتهاء من القبول لفحص موصلات العارضة وحالة المادة المانعة للتسرب

- تشمل تغطية الضمان ما يلي: الخصائص الفيزيائية للوحة (12 شهرا)، شماعات معدنية وعارضة مقاومة للتآكل (24 شهرا)، الاحتفاظ بمرونة مانع التسرب (12 شهرا)

- بالنسبة لاحتياجات الصيانة التي تتجاوز فترة الضمان، لا يزال بإمكاننا توفير الإمدادات الملحقة والتوجيه الفني، مع تحصيل تكاليف المواد فقط

- للمشاريع الشاهقة الفائقة التي تتجاوز100 م، يمكن تمديد فترة الضمان إلى24 شهرامن خلال التفاوض

تعريف

لماذا لا يُسمح بأنظمة عزل الجدران الخارجية ذات الترابط النقي في المباني الشاهقة؟ لأن ضغط الرياح فوق الطابق العاشر3 – 5 مراتعلى مستوى الأرض، وقد تكون هناك مخاطر السقوط بعد تقادم المادة اللاصقة. هل هناك حل يستخدم التثبيت الميكانيكي بالكامل؟ نظام التعليق الجاف للعارضة عبارة عن حل تثبيت ميكانيكي بالكامل لا يعتمد على المواد اللاصقة - يتم تثبيت كل لوح على العارضة المعدنية باستخدام4 – 6 علاقات ستانلس ستيل، كل شماعة تتحمل الحمل بشكل مستقل بسعة فردية ≥1.0 كيلو نيوتن.

مقارنة بين ثلاث طرق التثبيت

التعليمات

س 1: ما هو الفرق بين اللوحة المتكاملة العازلة المعلقة الجافة واللوحة العازلة المربوطة؟

A1: الفرق الرئيسي هو طريقة التثبيت. يتم تثبيت الألواح الجافة المعلقة على الحائط من خلال نظام عارضة معدنية مع شماعات ميكانيكية، مما يترك تجويف تهوية بين اللوحة والجدار. يتم لصق الألواح المستعبدة مباشرة على سطح الجدار. تعتبر طريقة التعليق الجاف أكثر موثوقية بالنسبة للمباني الشاهقة وتسمح باستبدال اللوحة الواحدة.

س2: ما فائدة تجويف التهوية؟

ج2: يسمح تجويف التهوية بتفريغ الرطوبة الموجودة داخل الجدار، مما يمنع تراكمها في الطبقة العازلة مما قد يؤدي إلى تدهور الأداء. كما أنه يساعد على إبقاء الجدار جافًا ويمنع العفن الفطري والإزهار.

س 3: هل يمكن استخدام الألواح المتكاملة العازلة الجافة في المباني التي يزيد ارتفاعها عن 100 متر؟

ج3: نعم. نظام التعليق الجاف مناسب للمباني ذات الارتفاع غير المحدود. مع تصميم ضغط الرياح المناسب ومواصفات العارضة، يمكن استخدامه في المباني الشاهقة. يمكن تمديد الضمان إلى 24 شهرًا للمشاريع التي يزيد ارتفاعها عن 100 متر.
