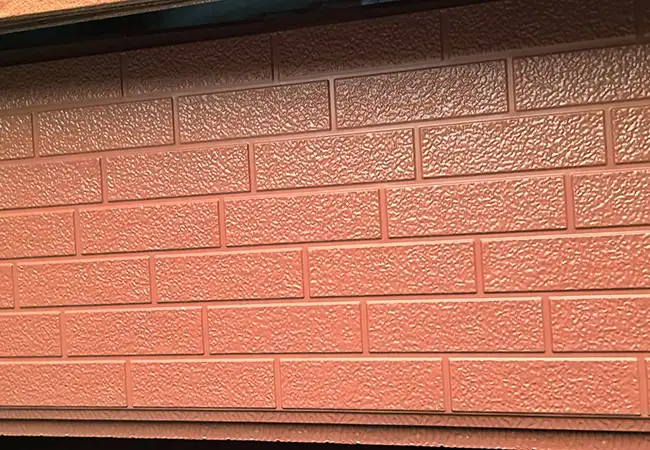

لوحة متكاملة مركبة خارجية

ما هو المجلس المتكامل المركب الخارجي

اللوح المدمج المركب الخارجي عبارة عن لوحة حائط خارجية هيكلية متعددة الطبقات. بالمقارنة مع الألواح الزخرفية العازلة للحرارة العادية، فهي تحتوي على طبقة تقوية إضافية وطبقة مقاومة للماء.

وتتكون عادة من أربع طبقات: الطبقة الخارجية هي اللوحة الزخرفية (التي توفر تأثير الواجهة والحماية المقاومة للطقس)؛ الطبقة الثانية هي طبقة التسليح (لوح الراتنج غير العضوي أو لوح مقوى بالألياف الزجاجية، المسؤول عن مقاومة الصدمات وتشتت الإجهاد الحراري)؛ الطبقة الثالثة هي طبقة العزل (EPS/XPS/الصوف الصخري، المسؤولة عن العزل الموفر للطاقة)؛ الطبقة السفلية هي الطبقة الداعمة (موازنة الإجهاد، مقاومة للرطوبة).

يوفر الهيكل متعدد الطبقات استقرارًا أفضل للأبعاد في ظل التغيرات في درجات الحرارة.

تخصيص وظيفة الهيكل المركب متعدد الطبقات

يتوافق الهيكل متعدد الطبقات للوح المتكامل المركب الخارجي مع وظائف مختلفة:

طبقة زخرفية(الطبقة الخارجية 0.5 - 1.5 ملم): مسئولة عن مظهر المبنى. يتم تحقيق وظائف مقاومة الطقس، مقاومة الأشعة فوق البنفسجية، والتنظيف الذاتي من خلال طلاء الفلوروكربون أو البولي يوريثين، مما يتطلب اختبار التقادم المتسارع لمدة 3000 ساعة.

طبقة التعزيز(الطبقة الوسطى 2 - 5 مم): مصنوعة من لوح راتينج غير عضوي أو لوح مقوى بالألياف، مما يحسن قوة التأثير الإجمالية وصلابة الانحناء.

طبقة العزل(الطبقة الداخلية 20 - 100 مم): تم اختيار EPS أو XPS أو الصوف الصخري، ويتم التحكم في استهلاك طاقة المبنى من خلال التوصيل الحراري، ويجب أن يتوافق تصنيف الحريق مع معيار GB 8624.

طبقة الدعم(اللوحة السفلية 0.3 - 0.5 مم): يوازن إجهاد اللوحة، ويمنع الاعوجاج والتشوه بعد التثبيت، ويوفر عزلًا مقاومًا للرطوبة.

يتم تركيب كل طبقة بمادة لاصقة من مادة البولي يوريثين تحت درجة حرارة عالية وضغط مرتفع. ينبغي أن تكون قوة قشر الطبقة البينية≥ 0.1MPa، مما يضمن عدم التصفيح في الاستخدام الخارجي على المدى الطويل.

اختلافات المعلمة التقنية

قوة تقشير الطبقة البينية:≥ 0.08MPa (GB/T 2790-1995)

التصاق طلاء السطح:اختبار القطع المتقاطع من الدرجة 1 (GB/T 9286-1998)

قوة التأثير:≥ 10 كيلو جول/م² (لا توجد شقوق على سطح اللوحة بعد تصادم كيس الرمل بوزن 10 كجم)

المقاومة الحرارية:0.5 – 2.5 (م²·ك)/وات (حسب سمك اللب)

استقرار الأبعاد:معدل تغير الطول ≥ 0.3% تحت ظروف 80 درجة مئوية / 24 ساعة

أنواع البناء المناسبة

الجدران الخارجية السكنية الشاهقة(المباني التي يزيد ارتفاعها عن 50 مترًا تتطلب تصميمًا خاصًا لمقاومة ضغط الرياح)

ديكور وعزل الجدران الخارجية للمجمع التجاري

تجديد الجدار الخارجي لمبنى المكاتب بالمجمع الصناعي لتوفير الطاقة

أنظمة الجدران الخارجية للأماكن الثقافية(قدرة جيدة على التكيف مع الجدران ذات الامتداد الكبير)

تجديد عزل الجدار الخارجي للشقق الفندقية

عملية الإنتاج المخصصة

تأكيد التصميم— يقدم العميل رسومات أو عروض واجهة المبنى. يقوم فريق جيسون الفني بتحليل مخطط تخطيط اللوحة بناءً على الرسومات. يوضح الرسم التخطيطي الموضع والحجم واللون ومتطلبات الفتح الخاصة لكل لوحة. يستمر الإنتاج بعد تأكيد العميل.

مهلة الإنتاج:المواصفات القياسية7 – 10 أيام عمل; تتطلب الألواح ذات الشكل الخاص (الأحجام غير القياسية والألواح المنحنية).15 - 20 يوم عمل.

العينات ودعم الاختبار

يمكن للعملاء الحصول على المواد التالية مجاناً:

- عينات عرض اللوحة(300 مم × 300 مم، بما في ذلك عرض هيكل المقطع العرضي الكامل)

- كتالوج المنتجات(بما في ذلك صور حالات المشروع المكتملة)

- قائمة أداء المشروع(موضح باسم المشروع، كمية الاستخدام، سنة الإنجاز)

يمكن للعملاء المهتمين بزيارات الموقع ترتيب زيارات لمواقع المشاريع المكتملة أو الجارية (يتطلب الحجز المسبق؛ ويتحمل العميل تكاليف النقل).

حالة التطبيق

يتطلب مشروع سكني شاهق في ووهان (33 طابقًا) بناء عزل وديكور متكامل للجدران الخارجية في ظل ميزانية محدودة.

حدد التصميم الأصلي نظامًا عازلًا رقيقًا من الجبس، لكن المطور كان قلقًا بشأن مشكلات التشقق والصيانة اللاحقة، مما أدى في النهاية إلى التحول إلى لوح متكامل مركب خارجي. باستخدام مادة XPS الأساسية بسمك 50 مم + لمسة نهائية من لوح الراتنج غير العضوي بسمك 2 مم، تركيب معلق جاف.

استغرق البناء90 يوما— 10 أيام أكثر من خطة التجصيص الرقيقة الأصلية، ولكنها تقلل بشكل كبير من مخاطر الصيانة اللاحقة.

مقارنة بين اللوحات الزخرفية المختلفة

التعليمات

Q1: ما هو الفرق بين اللوحة المتكاملة المركبة الخارجية واللوحة الزخرفية العازلة للحرارة؟

A1: يضيف اللوح المتكامل المركب الخارجي طبقات تقوية ومقاومة للماء إلى العزل الأساسي والهيكل الزخرفي. إنها تتميز بمقاومة أفضل للصدمات، ثبات الأبعاد، وأداء مقاوم للماء، مما يجعلها مناسبة للمشاريع الشاهقة والكبيرة الحجم.

Q2: ما هو عمر الخدمة للوح المتكامل المركب الخارجي؟

A2: عمر خدمة التصميم هو20 - 25 سنةمع التثبيت السليم وظروف الاستخدام العادي.

س 3: هل يمكن استخدام الألواح المركبة الخارجية المدمجة في المباني الشاهقة التي يزيد ارتفاعها عن 100 متر؟

ج3: نعم. تتطلب المباني التي يزيد ارتفاعها عن 50 مترًا تصميمًا خاصًا لمقاومة ضغط الرياح. يمكن لفريقنا الفني إجراء حسابات حمل الرياح وتوفير حلول التثبيت المناسبة.
