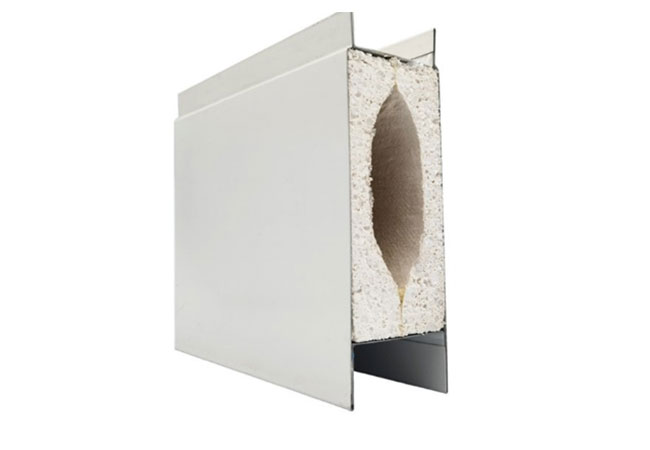

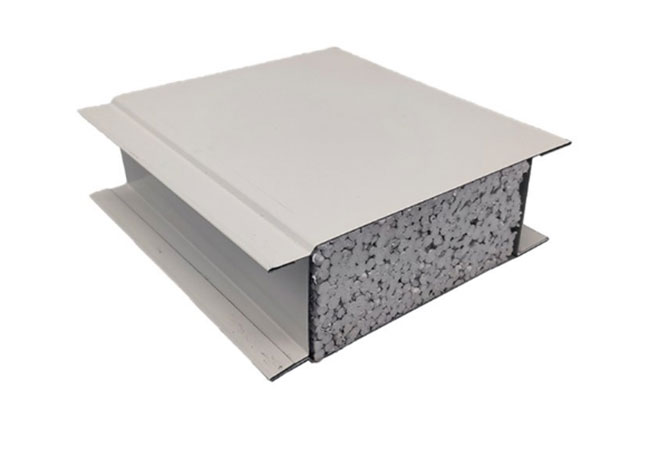

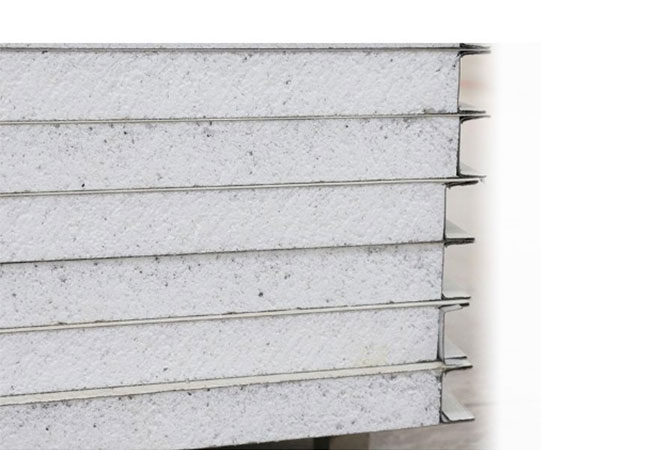

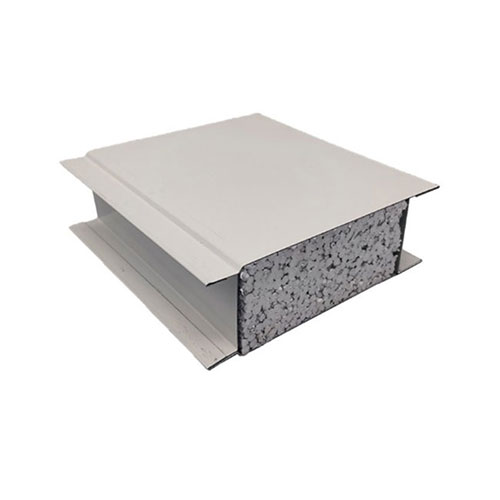

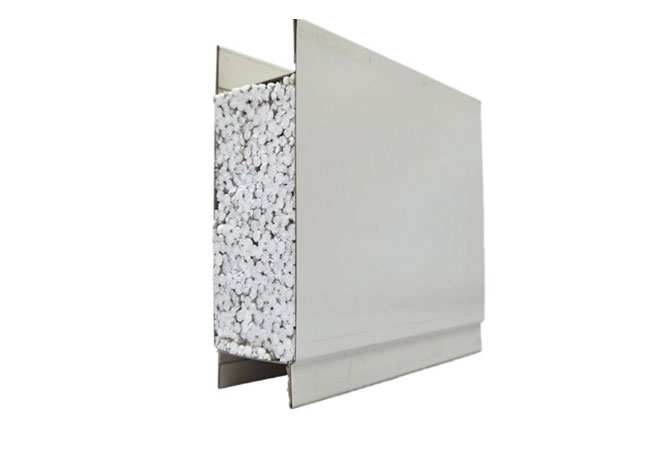

لوحة التقسيم المعقمة

باعتبارها شركة مصنعة لمواد البناء، تقدم شركة Jason Building Materials ألواح فواصل معقمة مصممة لمنع التلوث المتبادل. تتميز هذه الألواح بسماكة موحدة، وبنية قوية، وأسطح مقاومة للماء وسهلة التنظيف تحافظ على العقم على المدى الطويل؛ بالإضافة إلى ذلك، فهي تتميز بتصميم خفيف الوزن يسمح بالتركيب والتفكيك وإعادة التشكيل بشكل مريح.

ما هي لوحة التقسيم المعقمة

لوحة التقسيم المعقمة عبارة عن لوحة تنقية مع تقسيم المناطق النظيفة باعتباره محور التصميم الأساسي، ومعالجة مشكلات دوران الهواء عبر المنطقة وانتشار التلوث. يكمن الاختلاف الرئيسي عن ألواح التقسيم العادية في هيكل الختم المتدرج ذو الأربع حواف، مما يشكل حاجز إغلاق مزدوج بين كل لوحة مثبتة.

بالإضافة إلى ذلك، يتم تكوين موانع تسرب خاصة عند الوصلات بين ألواح التقسيم والأسقف والأرضيات، مما يضمن إحكام إغلاق كل مساحة مستقلة ومنع تدفق الهواء بين المناطق ذات مستويات النظافة المختلفة.

النقاط الرئيسية لتصميم تقسيم المناطق المعقمة

ثلاث نقاط رئيسية يجب التركيز عليها في تصميم الأقسام باستخدام لوحات التقسيم المعقمة:

تقسيم ضغط الهواء إلى مناطق متدرجة- فرق الضغط الإيجابي5 - 15 باسكالوينبغي الحفاظ عليها بين المناطق ذات مستويات النظافة المختلفة. يؤثر الإغلاق العام لألواح التقسيم بشكل مباشر على استقرار فرق الضغط.

عزل نقل المواد— يوصى باستخدام غرف عازلة أو نوافذ مرورية لممرات مواد ورشة العمل. يجب إغلاق الفتحات الموجودة في ألواح التقسيم لتجنب تبادل تدفق الهواء عبر المنطقة.

التحكم في وصول الموظفين— يتم تركيب حمامات الهواء أو غرف تغيير الملابس بين المناطق المختلفة. تحتاج الألواح الفاصلة حول فتحات الأبواب إلى التعزيز، مع تركيب إطارات أبواب معدنية لتعزيز القوة الهيكلية.

يوصى برسم مخطط تنظيمي لتدفق الهواء أثناء مرحلة تصميم تقسيم المناطق، مع توضيح اتجاه فرق الضغط ومتطلبات معدل تغير الهواء لكل منطقة، ثم المضي قدمًا في تخطيط لوحة التقسيم واختيارها. يمكن لفريق Jiesen تقديم دعم تصميم الرسم التفصيلي.

المواصفات الفنية النقاط الرئيسية

سمك اللوحة:50 مم (قياسي) / 75 مم / 100 مم

كثافة المواد الأساسية:الصوف الصخري ≥ 120 كجم/م3 / البولي يوريثان حوالي 40 - 45 كجم/م3

طريقة الختم:اللسان والأخدود + شرائط الختم EPDM / عارضة سبائك الألومنيوم + الختم المجوف

اختبار محكم الهواء:معدل تسرب الهواء ≥2%تحت فرق الضغط 50Pa

أداء عزل الصوت:RW ≥ 30 ديسيبل (البولي يوريثان بسمك 50 مم) / RW ≥ 35 ديسيبل (الصوف الصخري بسمك 75 مم)

مقاومة التأثير:تم إسقاط كيس رمل بوزن 10 كجم من ارتفاع 1 متر، دون حدوث ضرر مخترق للوحة

الصناعات التطبيقية والسيناريوهات

ورش تعبئة المؤسسات الصيدلانية— العزل المادي بين أصناف الأدوية المختلفة لمنع التلوث المتبادل

ورش إنتاج المضافات الغذائية- الفصل بين مناطق الإنتاج الحمضية والقلوية

ورش تعبئة أكياس PE- العزل النظيف بين منطقة التعبئة ومنطقة تخزين مواد التغليف الخارجية

ورش استحلاب مستحضرات التجميل- التحكم في تقسيم المناطق بين منطقة خزان الاستحلاب ومنطقة الراحة

مختبرات اختبار الطرف الثالث- الفواصل الصلبة بين غرف الأحياء الدقيقة وغرف الفيزيائية والكيميائية

مقارنة مع أقسام الزجاج

توفر الأقسام الزجاجية انتقالًا جيدًا للضوء ولكنها لا تستطيع تحقيق الختم الكامل (يلزم استخدام مادة مانعة للتسرب عند الفجوات بين الزجاج والعارضة، مع مخاطر طويلة المدى لشيخوخة المادة المانعة للتسرب وارتخائها). كما أنها أثقل (الزجاج المقسى 10 ملم تقريبًا25 كجم/م²).

على الرغم من أن ألواح التقسيم المعقمة غير شفافة، إلا أنه يمكن تركيب نوافذ المراقبة بشكل معقول على الحائط (نوافذ المراقبة الزجاجية مزدوجة الطبقة، الحجم300 مم × 400 مم، بنفس سمك الجدار)، لتلبية المتطلبات البصرية مع الحفاظ على سلامة الختم.

تكلفة لوحات التقسيم تقريبا40% – 50%من الفواصل الزجاجية، مع عزل حراري وأداء عزل صوتي أفضل من الزجاج.

تعليمات التخصيص

يمكن تخصيص لوحات التقسيم وفقًا للمعايير التالية:

فتحات اللوحة— حجز مواضع لنوافذ المراقبة ونوافذ المرور وفتحات التهوية المقطوعة مسبقاً في المصنع والمثبتة مباشرة في الموقع.

لوحات على شكل خاص- بالنسبة للزوايا غير القائمة أو ورش العمل متعددة الأضلاع، قم بتوفير رسومات CAD والإنتاج المخصص وفقًا للزوايا الفعلية.

ألواح تكسية الأعمدة— لتغليف أعمدة مصنع الهياكل الفولاذية، الإنتاج المخصص على شكل حرف U أو على شكل حرف L، فإن تشكيل المصنع لمرة واحدة يقلل من الربط في الموقع.

حالة التطبيق

تطلبت ورشة تحضير قوية في إحدى شركات الأدوية في مقاطعة جيانغسو عزلًا ماديًا كاملاً بين خطي إنتاج متجاورين - خط الإنتاج A الذي ينتج أدوية السيفالوسبورين وخط الإنتاج B الذي ينتج مستحضرات فموية عادية.

ولم يُسمح بتدفق الهواء أو انتقال التلوث بين المنطقتين.ألواح تقسيم معقمة من الصوف الصخري بسمك 75 ملمتم اختيارها بحيث يمتد القسم من السقف إلى بلاطة الأرضية الهيكلية دون وجود ثغرات. تم إغلاق جميع فتحات الأنابيب عبر الجدار.

نتائج اختبار فرق الضغط بعد الانتهاء:12 باسكالتم الحفاظ على فرق الضغط الإيجابي بين المناطق المجاورة، مع عدم اكتشاف أي انتشار للجسيمات عبر المناطق.

مرجع تكوين تقسيم مستوى تقسيم المناطق المختلفة

التعليمات

س 1: ما الفرق بين لوحة التقسيم المعقمة ولوحة التقسيم العادية؟

A1: يكمن الاختلاف الرئيسي في هيكل الختم المدرج بأربعة حواف، مما يشكل حاجز إغلاق مزدوج بين كل لوحة مثبتة. تستخدم ألواح التقسيم العادية عادةً مفاصل حضنية بسيطة دون معالجة مانعة للتسرب، والتي لا يمكنها ضمان إحكام إغلاق الهواء بين مناطق النظافة المختلفة.

س2: كيف يمكن ضمان استقرار فرق الضغط بين مناطق النظافة المختلفة؟

ج2: بالإضافة إلى استخدام ألواح تقسيم محكمة الغلق، يتطلب استقرار فرق الضغط إغلاق المساحة بشكل عام - بما في ذلك السقف والأرضية وفتحات الأنابيب وفجوات الأبواب. يوصى بإجراء اختبار شامل لغلق الهواء بعد التثبيت للتحقق من أداء الختم للنظام.
